Metalurgický digitální mikroskop MAGUS Metal D650 BD LCD
Kód: LV83035
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu

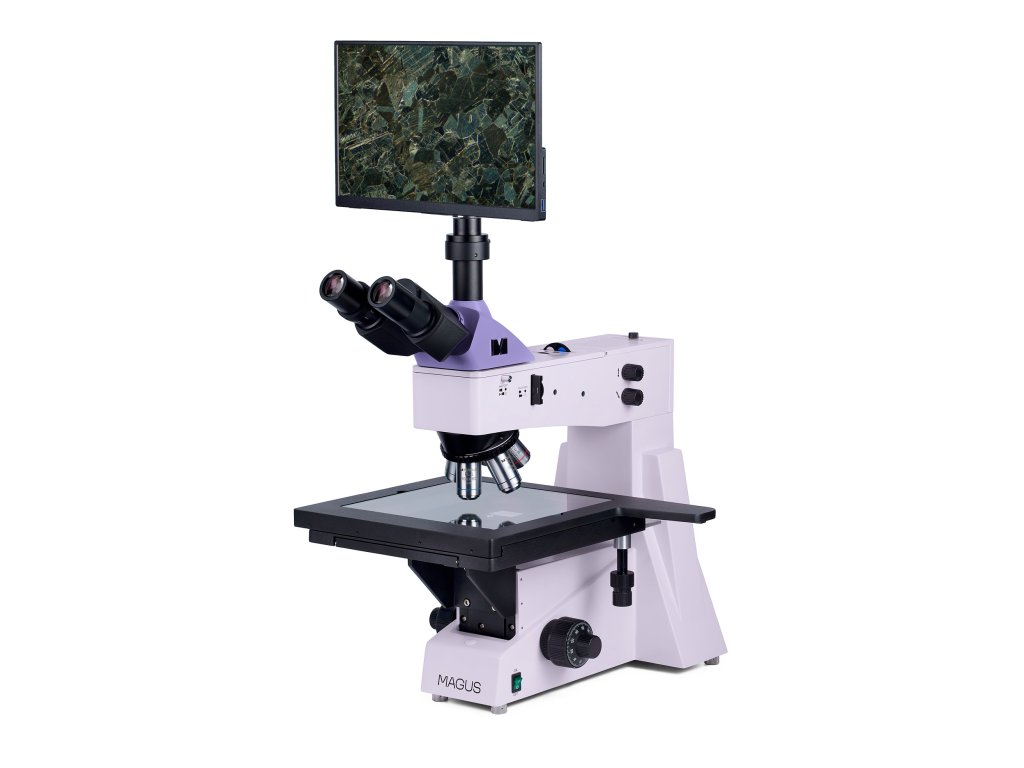

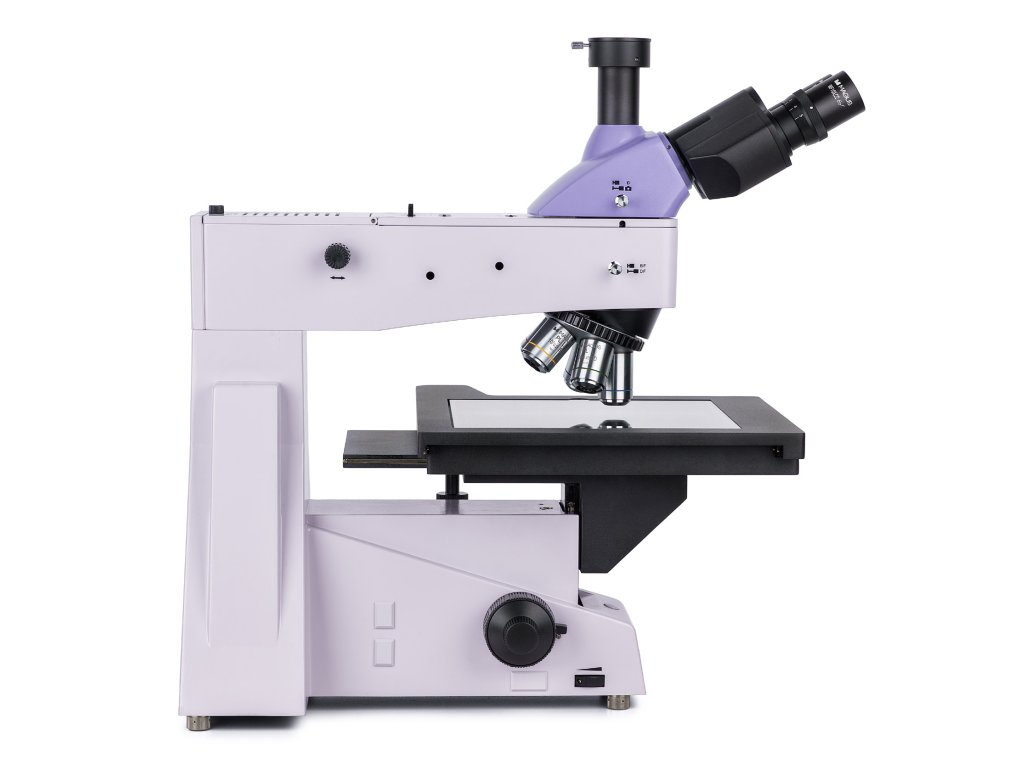

Metalurgický digitální mikroskop MAGUS Metal D650 BD LCD
Zvětšení: 50–800x. Trinokulární hlava, rovinné achromatické objektivy pro pozorování v jasném a tmavém poli, 50 W halogenový osvětlovač s odraženým světlem, jemné ostření po 0,7 µm, velký pracovní stolek.
MAGUS Metal D650 BD LCD je metalurgický digitální mikroskop určený k pozorování povrchů fotomasek, integrovaných obvodů, desek s plošnými spoji a dalších širokých a dlouhých objektů. Je vybaven velkým pracovním stolkem o rozměrech 280x270 mm, který je ideální pro práci s velkými vzorky. Mikroskop nabízí jemné ostření s přesností 0,7 µm, což je ideální pro detailní pozorování při vyšších zvětšeních. Díky těmto funkcím je ideální pro kontrolu kvality, výzkumná centra a univerzitní pracoviště.
Digitální fotoaparát

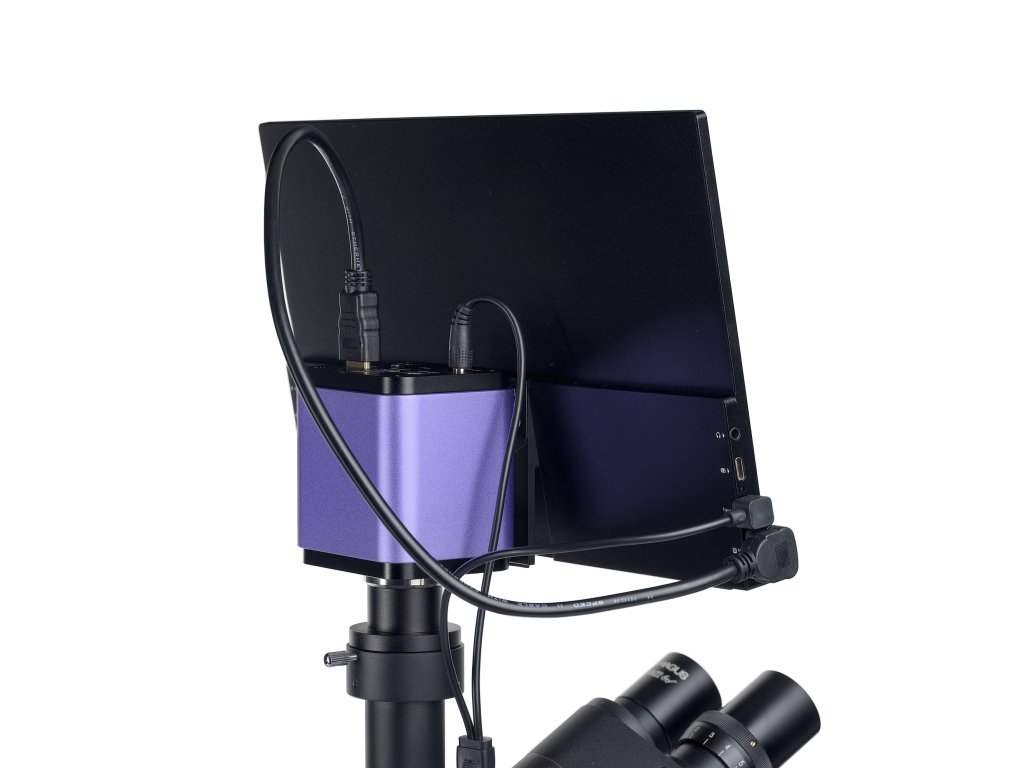

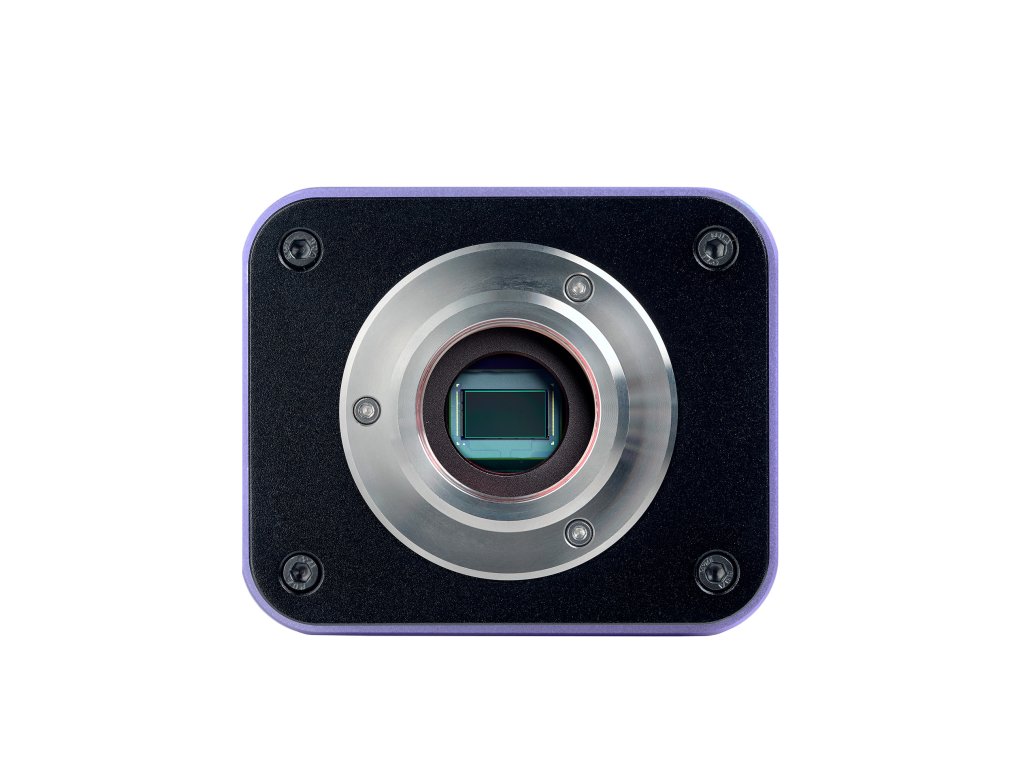

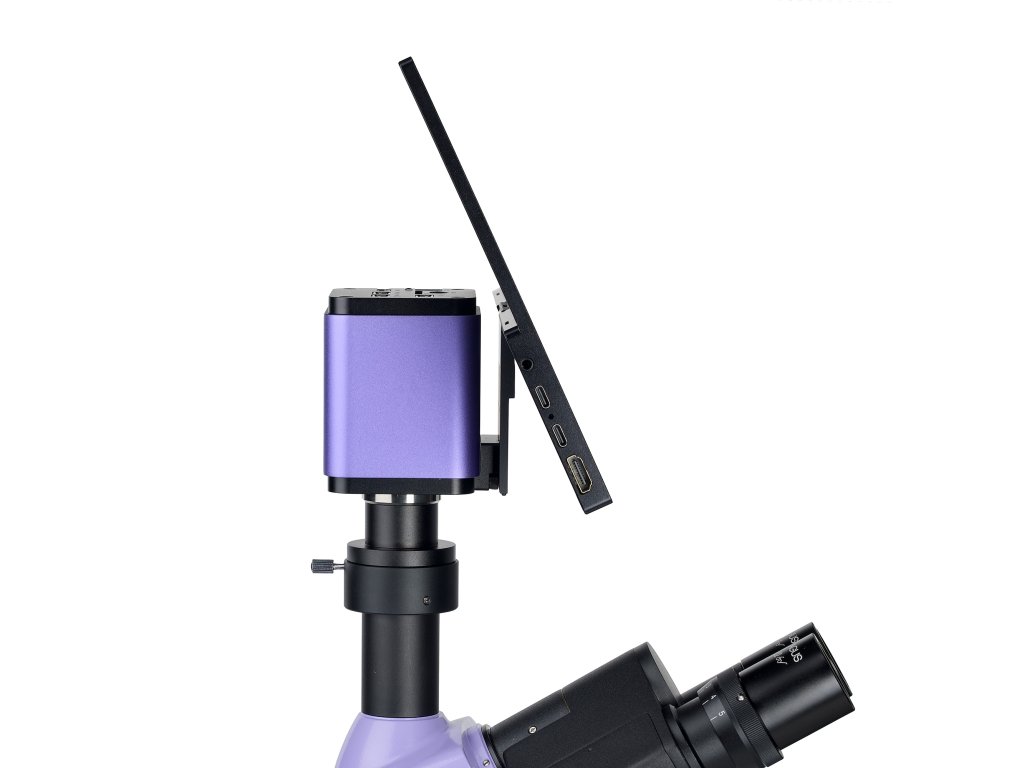

MAGUS CHD40 je digitální HDMI fotoaparát s rozlišením 8 Mpx, který automaticky přepíná mezi rozlišením 4K (3840x2160 px) a Full HD (1920x1080 px) v závislosti na připojeném monitoru. Fotoaparát nabízí 3 video rozhraní (HDMI, USB 3.0, Wi-Fi) pro flexibilní připojení. Rozhraní HDMI umožňuje přímé připojení k televizoru, monitoru nebo projektoru pro sledování v reálném čase, zatímco připojení přes USB 3.0 a Wi-Fi poskytuje rychlý přenos dat pro profesionální aplikace. Fotoaparát je schopen nahrávat video s 30 snímky za sekundu bez trhání, což zajišťuje plynulé a detailní záznamy.
Monitor
MAGUS MCD40 je monitor s úhlopříčkou 13,3 palce a IPS matricí, která poskytuje jasný obraz s širokými pozorovacími úhly. Displej zobrazuje obraz v reálném čase, připojuje se k fotoaparátu na mikroskopu a podporuje 4K HDMI fotoaparáty. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená, což zajišťuje kvalitní pozorování i z různých úhlů.
Optika
Mikroskop je vybaven trinokulární hlavou s trinokulárním tubusem, který umožňuje připojení digitálního fotoaparátu pro pořizování fotografií a videí. K dispozici je knoflík pro volbu světla/kamery, který směruje světelný paprsek na kameru, aby bylo možné zachytit jasné a detailní snímky. Revolverový nosič objektivů obsahuje pět rovinných achromatických objektivů (včetně objektivů pro jasné a tmavé pole), které jsou navrženy pro techniky v jasném i tmavém poli. Zvětšení se pohybuje od 50x do 800x s dlouhou pracovní vzdáleností a korekcí na nekonečno.
Osvětlení
Mikroskop je vybaven 50 W halogenovým osvětlením pro odražené světlo, které poskytuje jasné a rovnoměrné osvětlení. Systém osvětlení je nastavitelný pomocí Köhlerovy metody pro optimální kvalitu obrazu. K dispozici jsou filtry pro podání barev a polarizační zařízení s vestavěným analyzátorem a odnímatelným polarizátorem. Systém zahrnuje také zařízení pro tmavé pole, což zajišťuje flexibilitu pro různé mikroskopické techniky.

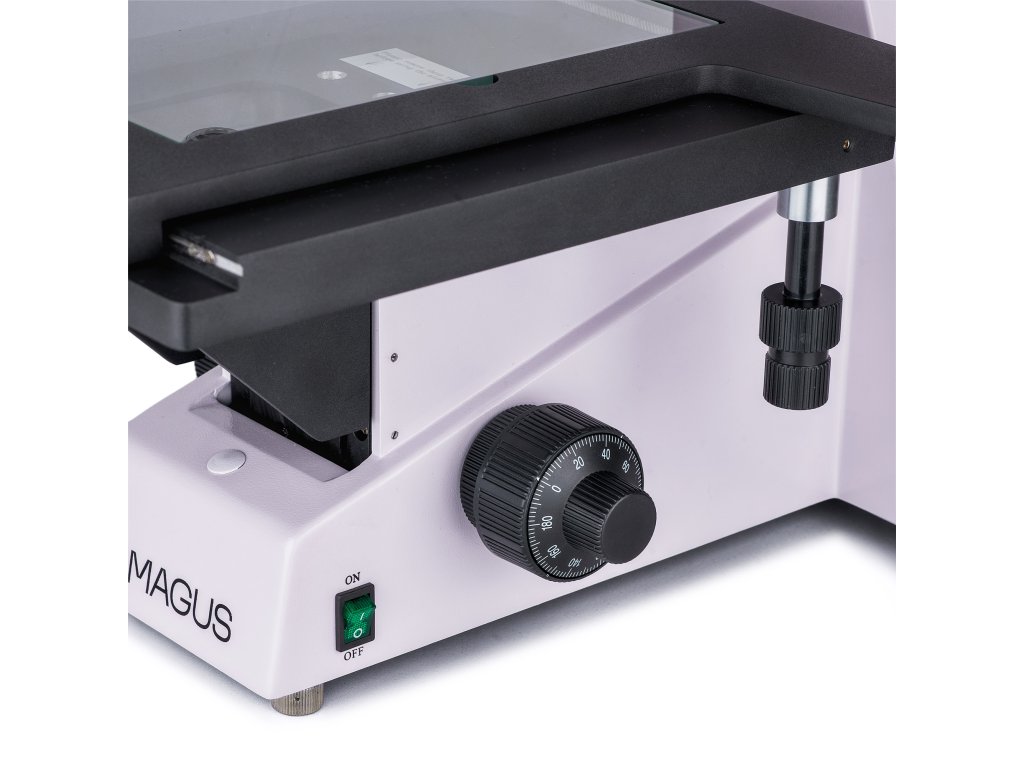

Pracovní stolek a zaostřování
Pracovní stolek mikroskopu je dostatečně velký (280x270 mm) pro snadné pozorování dlouhých a širokých objektů, což je ideální pro práci s elektronickými součástkami nebo desky s plošnými spoji. Rozsah pohybu stolku je 204 mm podél os X a Y, což umožňuje pohodlné sledování vzorků. Zaostřování je možné pomocí koaxiálních knoflíků pro jemné a hrubé zaostření, přičemž jemné ostření má přesnost 0,7 µm pro vysokou detailnost při velkém zvětšení.
Příslušenství
Pro maximální využití potenciálu mikroskopu je k dispozici široká škála příslušenství:
- Volitelné objektivy s dlouhou pracovní vzdáleností pro světlé a tmavé pole
- Kalibrační sklíčka
- Digitální fotoaparáty pro záznam a analýzu
- Zařízení pro tmavé pole, polarizační zařízení a DIC pro různé kontrastní metody
Klíčové vlastnosti mikroskopu:
- Přesné ostření: Jemné ostření s přesností 0,7 µm pro vysoce detailní pozorování
- Velký pracovní stolek (280x270 mm) s pohybem 204 mm ve dvou osách pro snadné sledování dlouhých a širokých objektů
- Rovinné achromatické objektivy pro pozorování v jasném a tmavém poli
- Köhlerovo osvětlení, možnost vycentrování clony pole, barevné filtry a polarizační zařízení
- 50 W halogenová žárovka pro rovnoměrné osvětlení s dlouhou životností
- Motorizovaný revolverový nosič objektivů s pěti objektivy
- Trinokulární hlava pro instalaci digitálního fotoaparátu a možnost připojení externího monitoru
Klíčové vlastnosti fotoaparátu:
- Automatické přepínání mezi rozlišením 4K a Full HD
- 30 snímků za sekundu pro plynulý záznam a pozorování pohybujících se objektů
- Barevný CMOS snímač SONY Exmor/Starvis pro jasné a detailní snímky s nízkým šumem
- Podpora HDMI, USB 3.0 a Wi-Fi pro snadné připojení k počítači nebo monitoru
Obsah sady:
- Digitální fotoaparát MAGUS CHD40, HDMI kabel, USB 3.0 kabel, Wi-Fi adaptér, napájecí adaptér
- LCD monitor MAGUS MCD40
- Stojan, osvětlovací soustava, pracovní stolek, revolverový nosič objektivů
- Trinokulární hlava
- Rovinné achromatické objektivy pro pozorování v jasném a tmavém poli
- Polarizační zařízení (vestavěný analyzátor a odnímatelný polarizátor)
- Napájecí kabel, protiprachová krytka, uživatelská příručka
K dispozici na přání:
- Volitelné objektivy pro rozšíření zvětšení
- Digitální fotoaparáty
- Kalibrační sklíčka pro přesné měření
MAGUS Metal D650 BD LCD nabízí širokou škálu funkcí pro detailní a vysoce přesné pozorování, ideální pro laboratoře kontroly kvality a výzkumné aplikace.
Obsah sady:
- Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD40
- Základna s napájecím vstupem, osvětlovačem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD: 0,8 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018430 |
| Velikost balení (DxŠxV) | 58x49x60 cm |
| Přepravní hmotnost | 23.75 kg |
| Oddělovač | Metalurgický mikroskop MAGUS Metal 650 BD |
| Typ | světlo / optické, metalurgický |
| Hlava | trinokulární, digitální obrazovka / PC monitor |
| Hubice | Siedentopf |
| Úhel sklonu hlavy | 30° |
| Zvětšení, x | 50 — 800 |
| Rozsah zvětšení | od 800x do 1280x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické objektivy s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (suchý)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 280x270 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 204/204 |
| Pracovní stolek, mm | dvouosý mechanický |
| Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/50 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | vestavěný analyzátor a odnímatelný polarizátor, zařízení pro tmavé pole |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | horní |
| Metody pozorování | světlé pole, temné pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | Sony Exmor/Starvis CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 8 |
| Maximální rozlišení, px | 3840x2160 |
| Velikost snímače | 1/1,2" (11,14x6,26 mm) |
| Rozměr pixelu, mkm | 2.9x2.9 |
| Konektory rozhraní | Wi-Fi, HDMI 1,4, USB 3.0 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivost na světlo | 1028 mV s 1/30 s |
| Poměr signálu k šumu | 0,13 mV při 1/30 s |
| Expoziční čas | 0,14 ms – 1000 ms |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamů | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | CNC slitina hliníku |
| Napájení fotoaparátu | DC adaptér 12 V, 1 A |
| Specifikace napájecího adaptéru DC | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| === Oddělovač === | Monitor |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 3840x2160 (4K) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozhraní | HDMI |
| Teplotní rozsah fotoaparátu, °C | -15 — 55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
