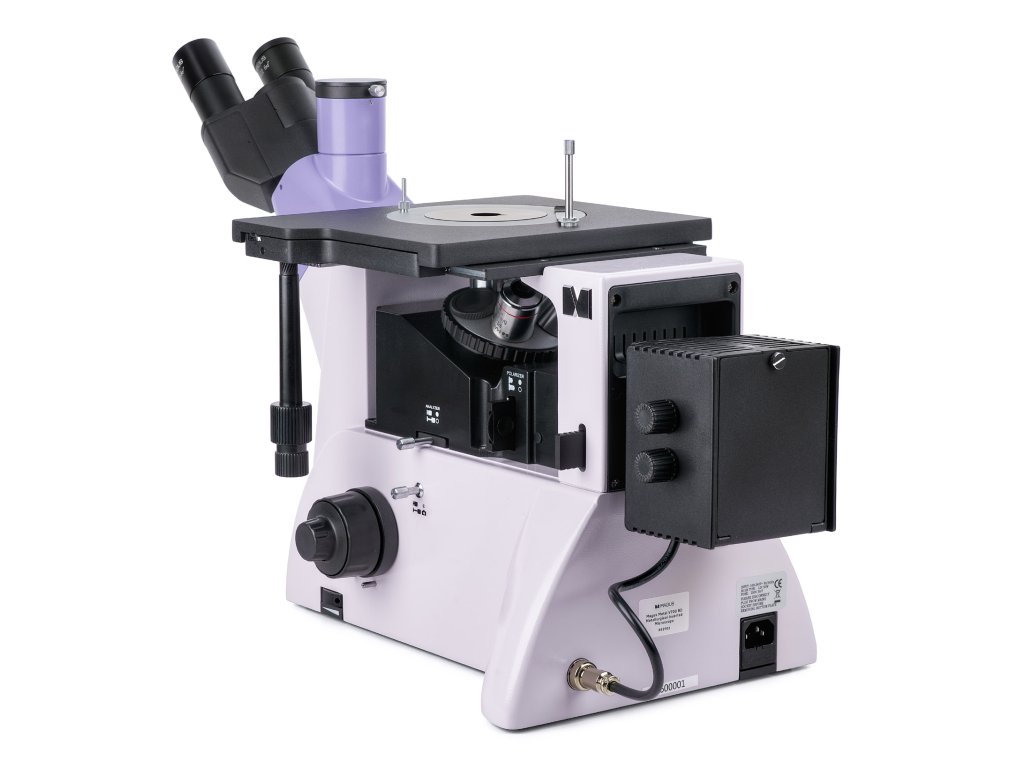

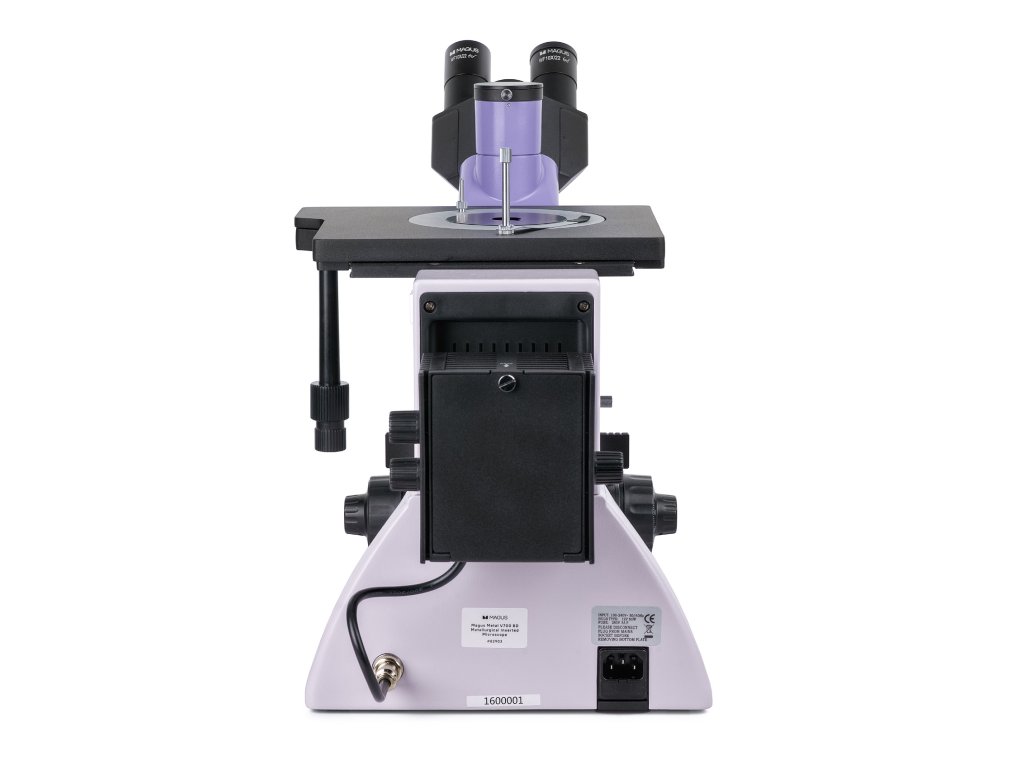

Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 BD LCD
Kód: LV83039
Nabízíme výhodný nákup s jistotu kvalitního servisu ověřeného obchodu. Nabízíme zákazníkům nízké ceny a zároveň poskytovat kvalitní servis a podporu.
Detailní popis produktu
Metalurgický inverzní digitální mikroskop MAGUS Metal VD700 BD LCD
Zvětšení: 50–500x
Optika: Rovinné achromatické objektivy pro mikroskopické techniky v jasném a tmavém poli
Osvětlení: 50 W halogenová žárovka pro pozorování v odraženém světle
Konstrukce: Inverzní mikroskop s revolverovým nosičem objektivů
Použití: Studium kovů, slitin, polovodičů a neprůhledných vzorků, kontrola kvality, výzkumné laboratoře, univerzity, průmyslové provozy
MAGUS Metal VD700 BD LCD je metalurgický inverzní digitální mikroskop určený pro vysoce detailní pozorování povrchů kovů, slitin a dalších neprůhledných vzorků. Mikroskop se vyznačuje revolverovým nosičem objektivů, umístěným pod vzorkem, a odraženým světlem. Tento mikroskop je ideální pro využití v průmyslových a výzkumných laboratořích pro kontrolu kvality, stejně jako pro studium materiálů a mikroelektroniku.
Optika a Zvětšení
Mikroskop MAGUS Metal VD700 BD nabízí zvětšení od 50x do 500x, ideální pro detailní analýzu kovů a materiálů. Mikroskop je vybaven rovinnými achromatickými objektivy, které jsou speciálně navrženy pro pozorování ve světlém a tmavém poli. Objektivy mají dlouhou pracovní vzdálenost, což usnadňuje pozorování vzorků velkých rozměrů. Revolverový nosič objektivů umožňuje přepínání mezi objektivy pro různá zvětšení a techniky mikroskopie.

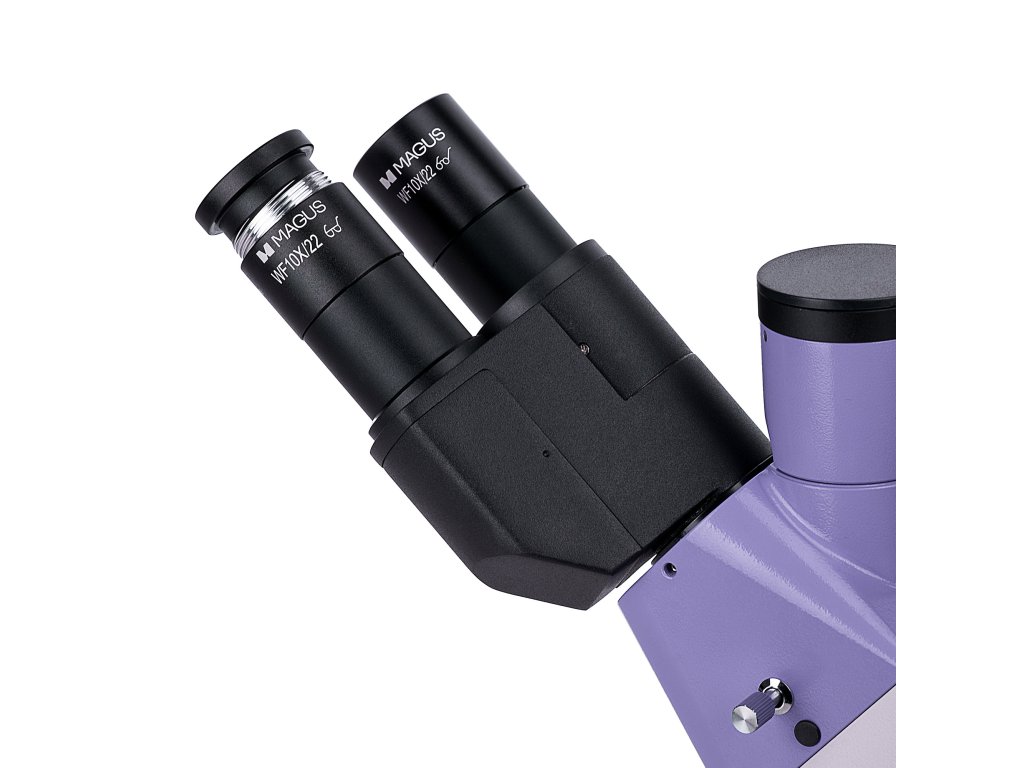

Trinokulární Hlava
Mikroskop je vybaven trinokulární hlavou, která umožňuje instalaci digitálního fotoaparátu pro dokumentaci a záznamy pozorovaných vzorků. Paprsek světla je rozdělen pomocí rozdělovače paprsku na 50/50 pro rovnoměrné dělení mezi okular a fotoaparát nebo 100/0 pro plné připojení fotoaparátu. Úhel sklonu 30° trinokulární hlavy a nastavitelný oční reliéf zajišťují pohodlné pozorování i při dlouhých pracovních hodinách.
Osvětlení
Mikroskop používá 50 W halogenovou žárovku pro odražené světlo, což zajišťuje jasné a rovnoměrné osvětlení, ideální pro detaily povrchu materiálů. Köhlerovo osvětlení je k dispozici s možností vystředění clony a polní clony. K dispozici jsou také filtry pro podání barev a polarizační zařízení, což umožňuje práci s polarizovaným světlem pro detailní studium materiálů.

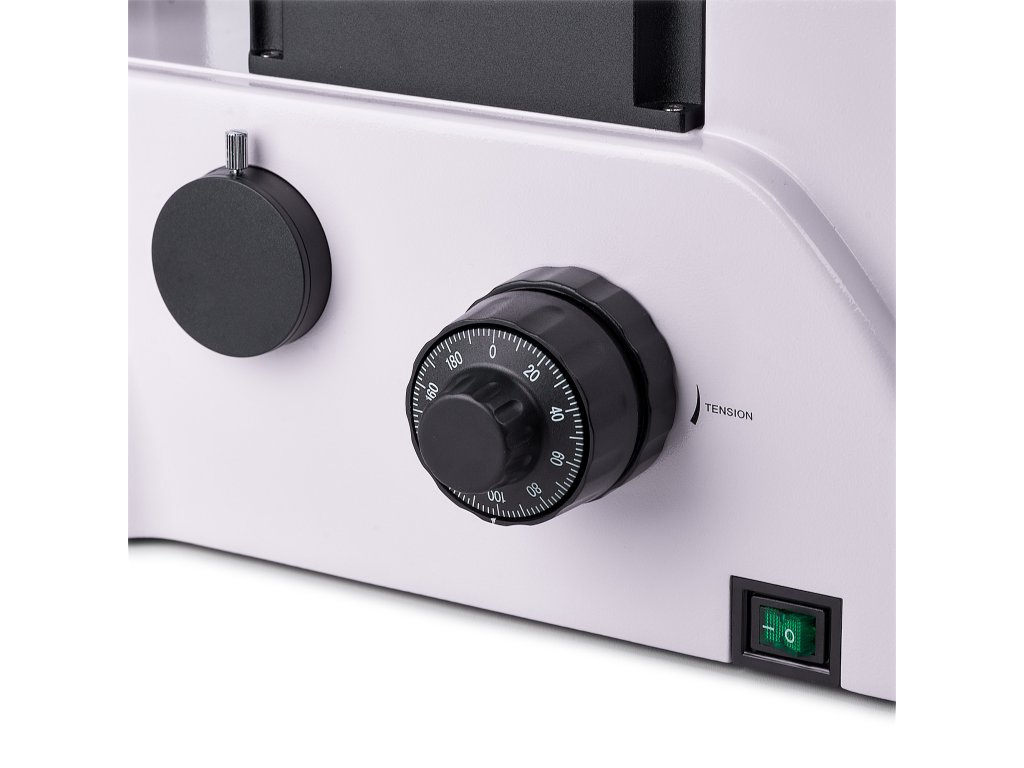

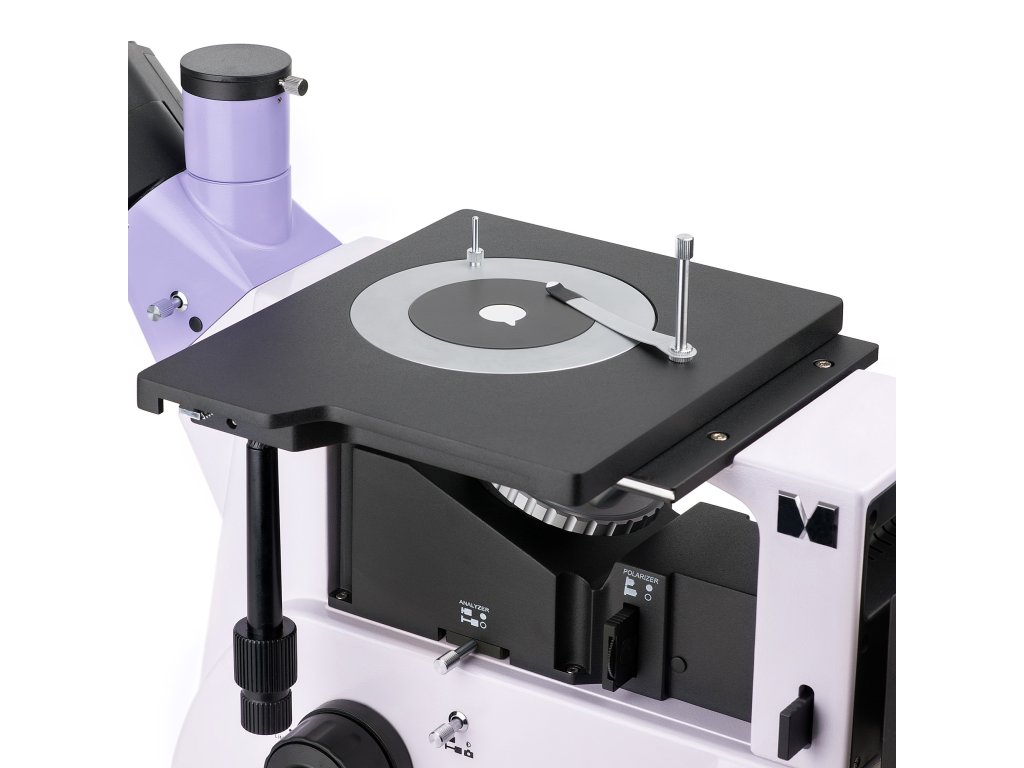

Pracovní Stolek a Zaostření
Mikroskop je vybaven velkým pracovním stolkem s kruhovou otočnou deskou pro umístění vzorků. Stolek má možnost pohybu v osách X a Y pro přesné nastavení vzorků. Mikroskop je vybaven koaxiálními knoflíky pro hrubé a jemné zaostření, které umožňují přesné a plynulé zaostření, zvláště při práci s vysokými zvětšeními. Aretační knoflík pro hrubé ostření umožňuje rychlé nastavení vzorku a nastavení tuhosti zajišťuje plynulý pohyb.

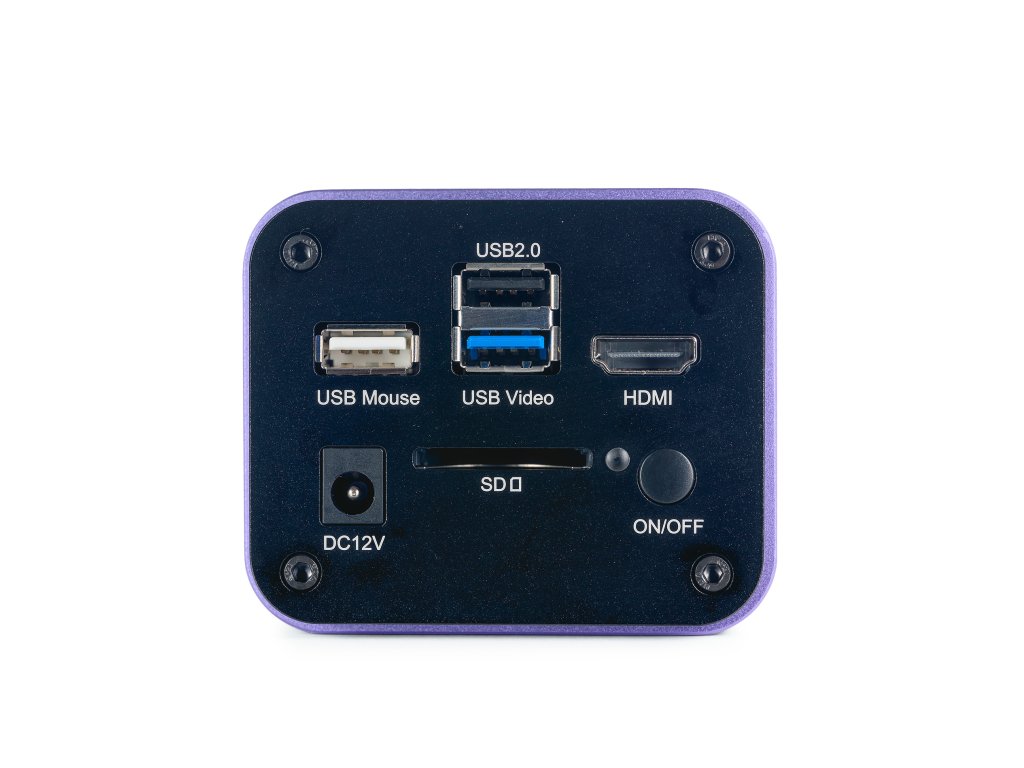

Digitální Fotoaparát
Mikroskop je vybaven digitálním fotoaparátem MAGUS CHD40, který nabízí 8 Mpx snímač a podporuje připojení přes HDMI nebo USB 3.0 pro vytváření vysoce kvalitních snímků a videí v rozlišení 4K (3840x2160 px). Fotoaparát je vybaven funkcemi pro automatické přepínání mezi rozlišením 4K a Full HD a 30 fps pro video bez trhání nebo zpoždění. Fotoaparát je vybaven barevným CMOS snímačem SONY Exmor, což zajišťuje vysokou citlivost na světlo a nízkou úroveň šumu.
Monitor
Mikroskop je kompatibilní s monitorem MAGUS MCD40, který zobrazuje obraz v reálném čase. Tento 13,3 palcový monitor s IPS matricí zajišťuje jasný obraz s širokými pozorovacími úhly a věrnou reprodukci barev, což je ideální pro detailní analýzu pozorovaných vzorků. Monitor je navržen pro připojení k fotoaparátu a zobrazení obrazu přímo na externí obrazovce.
Klíčové vlastnosti mikroskopu:
- Pracovní stolek s kruhovými deskami s otvory o průměru 10 mm, 20 mm a 30 mm; vhodný pro studium těžkých a velkých vzorků
- Mikroskopické techniky pro pozorování ve světlém a tmavém poli a v polarizovaném světle
- Možnost otočení hlavy mikroskopu o 180° během instalace
- Dvě možnosti montáže monitoru a digitálního fotoaparátu: trinokulární tubus a boční port pro fotoaparát; dělení paprsku: 100:0 a 0:100 na těle a 50:50 a 100:0 na trinokulární hlavě
- Výkonná halogenová osvětlovací soustava (50 W) pro pohodlné pozorování pomocí techniky pozorování v tmavém poli, regulace jasu, nastavení Köhlerova osvětlení, barevné filtry a možnost vystředění světelného zdroje ve třech osách
- Volitelné příslušenství pro zlepšení výkonu mikroskopu
Klíčové vlastnosti fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
- Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
- 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
- Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD40
- Základna s napájecím vstupem, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
- Osvětlovací soustava pro pozorování v odraženém světle s krytem
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 BD WD 9,7 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L10x/0,25 BD WD 9,3 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L20x/0,40 BD WD 7,2 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 BD WD 2,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Adaptér typu C-mount 1x
- Šestihranný klíč
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L40x/0,60 BD WD 3,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 BD WD 1,9 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 BD WD 0,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
- Kalibrační sklíčko
| Značka | MAGUS |
| Záruka | 5 let |
| EAN | 5905555018492 |
| Velikost balení (DxŠxV) | 49x34x68 cm |
| Přepravní hmotnost | 19.25 kg |
| Oddělovač | Metalurgický inverzní mikroskop MAGUS Metal V700 BD |
| Typ | světlo / optické, metalurgický |
| Hlava | trinokulární, digitální obrazovka / PC monitor |
| Hubice | Siedentopf, otočná o 180° |
| Úhel sklonu hlavy | 45° |
| Zvětšení, x | 50 — 500 |
| Rozsah zvětšení | od 200x do 800x |
| Zvětšení, x (volitelné) | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm | 30 |
| Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
| Revolverový nosič | pro 5 objektivů |
| Pracovní vzdálenost, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
| Stolek, mm | 242x200 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm | 30/30 |
| Pracovní stolek, mm | dvouosý mechanický, kruhová otočná deska stolku Ø130 mm s otvory o průměru Ø10 mm, Ø20 mm a Ø30 mm |
| Clona | vestavěná clona a pole |
| Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
| S osvětlením | halogenové |
| Regulace jasu | yes |
| Napájení | 220±22 V, 50 Hz, AC síť |
| Typ světelného zdroje | 12 V/50 W |
| Světelné filtry | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C | 5 — 35 |
| Další vlastnosti | odnímatelný analyzátor a polarizátor, zařízení pro tmavé pole |
| Typ uživatele | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace | komplikované |
| Možnosti použití | metalurgický |
| Umístění světelného zdroje | spodní |
| Metody pozorování | světlé pole, temné pole, polarizace |
| Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
| === Oddělovač === | Digitální fotoaparát |
| Snímač | Sony Exmor/Starvis CMOS |
| Barevný/černobílý | barevný |
| Megapixely | 8 |
| Maximální rozlišení, px | 3840x2160 |
| Velikost snímače | 1/1,2" (11,14x6,26 mm) |
| Rozměr pixelu, mkm | 2.9x2.9 |
| Konektory rozhraní | Wi-Fi, HDMI 1,4, USB 3.0 |
| Paměťová karta | SD až 32 GB |
| Možnost připojení dalších zařízení | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivost na světlo | 1028 mV s 1/30 s |
| Poměr signálu k šumu | 0,13 mV při 1/30 s |
| Expoziční čas | 0,14 ms – 1000 ms |
| Záznam videa | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
| Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát | *.jpg, *.tif |
| Formát videozáznamů | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
| Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže | C-mount |
| Tělo | CNC slitina hliníku |
| Napájení fotoaparátu | DC adaptér 12 V, 1 A |
| Specifikace napájecího adaptéru DC | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C | -10 — 50 |
| Rozsah provozní vlhkosti, % | 30 — 80 |
| === Oddělovač === | Monitor |
| Typ matrice | IPS |
| Úhlopříčka displeje, palce | 13.3 |
| Rozlišení displeje, px | 3840x2160 (4K) |
| Poměr stran | 16:9 |
| Jas, cd/m² | 400 |
| Počet zobrazovaných barev | 16,7 m |
| Kontrast | 1000:1 |
| Horizontální/vertikální pozorovací úhel, ° | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
| Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
| Frekvence optického zdroje, Hz | 60 |
| Typ matrice podsvícení | LED |
| Životnost podsvícení LED, h | 50000 |
| Rozhraní | HDMI |
| Teplotní rozsah fotoaparátu, °C | -15 — 55 |
| Rozsah provozní vlhkosti, % | 10 — 90 |
| Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Spotřeba elektrické energie, W | 12 (max.) |
Doplňkové parametry
| Kategorie: | Mikroskopy |
|---|---|
| EAN: | 5905555018492 |
| Barva: | Base color |
| Značka: | MAGUS |
| Záruka: | 5 let |
| EAN: | 5905555018492 |
| Velikost balení (DxŠxV): | 49x34x68 cm |
| Přepravní hmotnost: | 19.25 kg |
| Oddělovač: | Metalurgický inverzní mikroskop MAGUS Metal V700 BD |
| Typ: | světlo / optické, metalurgický |
| Hlava: | trinokulární, digitální obrazovka / PC monitor |
| Hubice: | Siedentopf, otočná o 180° |
| Úhel sklonu hlavy: | 45° |
| Zvětšení, x: | 50 — 500 |
| Rozsah zvětšení: | od 200x do 800x |
| Zvětšení, x (volitelné): | 50–1000/1250/1500/2000/2500 |
| Průměr tubusu okuláru v mm: | 30 |
| Okuláry: | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektivy: | rovinné achromatické s korekcí na nekonečno: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; parfokální výška 45 mm (*volitelně: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suché)) |
| Revolverový nosič: | pro 5 objektivů |
| Pracovní vzdálenost, mm: | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Mezipupilární vzdálenost (IPD), mm: | 48 — 75 |
| Stolek, mm: | 242x200 |
| Zdvih stolku pomocí zaostřovacího mechanismu, mm: | 30/30 |
| Pracovní stolek, mm: | dvouosý mechanický, kruhová otočná deska stolku Ø130 mm s otvory o průměru Ø10 mm, Ø20 mm a Ø30 mm |
| Clona: | vestavěná clona a pole |
| Zaostření: | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
| S osvětlením: | halogenové |
| Regulace jasu: | yes |
| Napájení: | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Typ světelného zdroje: | 12 V/50 W |
| Světelné filtry: | zelená, modrá, žlutá, matná |
| Teplotní rozsah fotoaparátu, °C: | -15 — 55 |
| Další vlastnosti: | odnímatelný analyzátor a polarizátor, zařízení pro tmavé pole |
| Typ uživatele: | zkušení uživatelé, profesionálové |
| Úroveň obtížnosti montáže a instalace: | komplikované |
| Možnosti použití: | metalurgický |
| Umístění světelného zdroje: | spodní |
| Metody pozorování: | světlé pole, temné pole, polarizace |
| Pouzdro/kufřík/taška v sadě: | protiprachová ochrana |
| === Oddělovač ===: | Monitor |
| Snímač: | Sony Exmor/Starvis CMOS |
| Barevný/černobílý: | barevný |
| Megapixely: | 8 |
| Maximální rozlišení, px: | 3840x2160 |
| Velikost snímače: | 1/1,2" (11,14x6,26 mm) |
| Rozměr pixelu, mkm: | 2.9x2.9 |
| Konektory rozhraní: | Wi-Fi, HDMI 1,4, USB 3.0 |
| Paměťová karta: | SD až 32 GB |
| Možnost připojení dalších zařízení: | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivost na světlo: | 1028 mV s 1/30 s |
| Poměr signálu k šumu: | 0,13 mV při 1/30 s |
| Expoziční čas: | 0,14 ms – 1000 ms |
| Záznam videa: | yes |
| Snímková frekvence, fps (počet snímků za sekundu) při rozlišení: | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
| Místo montáže: | trinokulární tubus, okulárový tubus namísto okuláru |
| Obrazový formát: | *.jpg, *.tif |
| Formát videozáznamů: | *.h264/*.h265, *.mp4 |
| Spektrální rozsah, nm: | 380–650 (vestavěný IR filtr) |
| Typ závěrky: | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
| Software: | HDMI: vestavěné; USB: MAGUS View |
| Systémové požadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
| Typ montáže: | C-mount |
| Tělo: | CNC slitina hliníku |
| Napájení fotoaparátu: | DC adaptér 12 V, 1 A |
| Specifikace napájecího adaptéru DC: | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
| Rozsah provozních teplot fotoaparátu, °C: | -10 — 50 |
| Rozsah provozní vlhkosti, %: | 10 — 90 |
| Typ matrice: | IPS |
| Úhlopříčka displeje, palce: | 13.3 |
| Rozlišení displeje, px: | 3840x2160 (4K) |
| Poměr stran: | 16:9 |
| Jas, cd/m²: | 400 |
| Počet zobrazovaných barev: | 16,7 m |
| Kontrast: | 1000:1 |
| Horizontální/vertikální pozorovací úhel, °: | 178/178 |
| Velikost viditelné plochy obrazovky (ŠxV), mm: | 295x165 |
| Rozteč pixelů (ŠxV), mm: | 0,154x0,154 |
| Frekvence optického zdroje, Hz: | 60 |
| Typ matrice podsvícení: | LED |
| Životnost podsvícení LED, h: | 50000 |
| Rozhraní: | HDMI |
| Spotřeba elektrické energie, W: | 12 (max.) |
